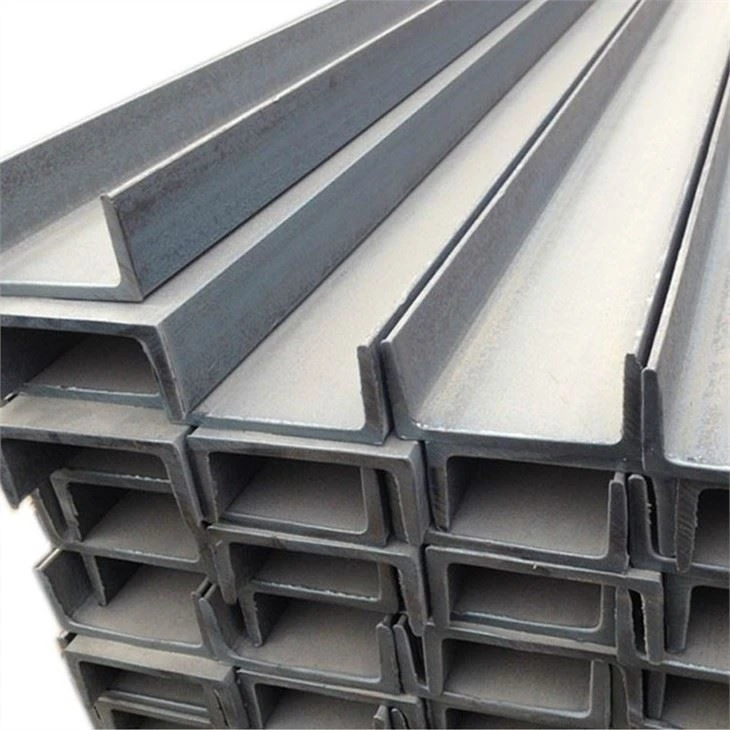

Must kuumvaltsitud terasest U-kanal
Must kuumvaltsitud terasest U-kanal on U-kujuline pikk teras, mis kuulub ehituse ja masinate süsinikkonstruktsiooniterasesse ning on keeruka sektsiooniga teras ja selle sektsiooni kuju on U-kujuline. Teraskanali tooraine toorik on struktuurne süsinikterasest või madala legeeritud terasest toorik, mille süsinikusisaldus on alla 0,25 protsenti. Valmis kanaliteras tarnitakse pärast kuumtöötlemist kuumvaltsitud olekus.
Mõõtmed &Teoreetiline kaal
|
Spetsifikatsioon |
Kõrgus (mm) |
Jala laius (mm) |
Vöö paksus (mm) |
Kaal (kg/m) |
Joonistamine |
|
5# |
50 |
37 |
4.5 |
5.438 |
|
|
6.3# |
63 |
40 |
4.8 |
6.634 |
|
|
8# |
80 |
43 |
5.0 |
8.045 |
|
|
10# |
100 |
48 |
5.3 |
10.007 |
|
|
12.6# |
126 |
53 |
5.5 |
12.319 |
|
|
14#a |
140 |
58 |
6.0 |
14.535 |
|
|
14#b |
140 |
60 |
8 |
16.733 |
|
|
16#a |
160 |
63 |
6.5 |
17.24 |
|
|
16#b |
160 |
65 |
8.5 |
19.752 |
|
|
18#a |
180 |
68 |
7 |
20.174 |
|
|
18#b |
180 |
70 |
9 |
23 |
|
|
20#a |
200 |
73 |
7 |
22.637 |
|
|
20#b |
200 |
75 |
9 |
25.777 |
|
|
22#a |
220 |
77 |
7 |
24.999 |
|
|
22#b |
220 |
79 |
9 |
28.453 |
|
|
25#a |
250 |
78 |
7 |
27.41 |
|
|
25#b |
250 |
80 |
9 |
31.335 |
|
|
25#c |
250 |
82 |
11 |
35.26 |
|
|
28#a |
280 |
82 |
7.5 |
31.427 |
|
|
28#b |
280 |
84 |
9.5 |
35.832 |
|
|
28#c |
280 |
86 |
11.5 |
40.219 |
|
|
32#a |
320 |
88 |
8 |
38.083 |
|
|
32#b |
320 |
90 |
10 |
43.107 |
|
|
32#c |
320 |
92 |
12 |
48.131 |
|
|
36#a |
360 |
96 |
9 |
47.814 |
|
|
36#b |
360 |
98 |
11 |
53.466 |
|
|
36#c |
360 |
100 |
13 |
59.118 |
|
|
40#a |
400 |
100 |
10.5 |
58.928 |
|
|
40#b |
400 |
102 |
12.5 |
65.208 |
|
|
40#c |
400 |
104 |
14.5 |
71.488 |
Lühike sissejuhatus
Musta kuumvaltsitud terasest U-kanali spetsifikatsioon on 5#-40#. Spetsifikatsiooni väljendatakse vöökõrguse (H) millimeetrites * sääre laius (b) ja vööpaksus (d), näiteks 100x48x5,3 mm, mis tähendab, et vöökõrgus on 100 mm, sääre laius 48 mm, vöö paksus on 5,3 mm, mida nimetatakse ka 10# U teraskanaliks. Kui sama vöökõrgusega U teraskanal on mitu erinevat sääre laiust ja vööpaksust, lisage nende eristamiseks mudelist paremale a, b, c, näiteks 25#a, 25#b, 25#c. U teraskanalit kasutatakse peamiselt ehituskonstruktsioonide, sõidukite tootmise, muude tööstusstruktuuride ja fikseeritud paneelkappide jms jaoks.
Välimuse nõue
Musta kuumvaltsitud terasest U-kanali pinnakvaliteedi ja geomeetria lubatud hälve on sätestatud standardis. Üldjuhul nõutakse, et pind ei tohi kasutamise ajal kahjustuda ja ei tohi esineda märkimisväärset väändumist. Täpsustatakse iga spetsifikatsiooni kanali laine painde (sirp painde) lubatud väärtus ja kanali pinna kuju vastavad parameetrid (h, b, d, t jne).
